* biankó modi
ÉMI szám: 10-0481
Gyártó: GANZ-SCH, 1976.
Elvégzendő munka: vezérlés, ütközők, , csúszók, kenők, hajtómű, fülkeajtó, zárak, sebhat, fogókészülék, feszítősúly, kötelek cseréje, pumpák, behúzók, üvegek, táblák szükség szerinti cseréje, nagytakarítás pincei aknaajtó komplett cseréje
Kezdés: XXXX
Nap
:
Óra
:
Perc
:
Mp
Befejezés: XXXX
Nap
:
Óra
:
Perc
:
Mp
Kivitel:
felső gépházas, fülkeajtó, fülke homloksík: RAL7032, 1 oldali bejárat, fülkeburkolat: marad, LED világítással, emelési magasság: 30550 mm, teherbírás: 320 kg/4 személy, 12 szint, 12 aknaajtó (balos), 1,00 m/s, fülke: 1000x875x2150 mm, szintek: P, F, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10
cserék:
komplett aknaajtó: P
üveg: P, F (2 db.)
fogantyú: F, 1, 2, 4, 6, 7, 8, 10 (8 db.)
pumpa: 4, 5, 6, 8, 9, 10 (6 db.)
TOLNI tábla: P, F, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 (12 db.)
szinttábla: P, F, 3, 8, 9 (5 db.)
Előkészület – papírmunka
Végleges ajánlat
Szerződés elkészítése
Szerződés aláírása
Tervezéshez anyagszolgáltatás
Számlázás – kifizetések
I. anyagszámla: szerződéskötéskor
II. anyagszámla: szállítás után, munkakezdés előtt
I. munkadíszámszállítás után, munkakezdés előtt
II. munkadíj számla átadást követően
ANYAGOK (régi lista)
Hajtómű gépalappal
GEM
HW134, balos, 1:42, 1500 1/min, 5,5 kW, D600 4 x d11, alámetszett V horonnyal, γ = 35°, β = 105°, horonytávolság: 17 mm
szállítás szervezés alatt
Függesztő kötél
WOLF d11 F819 S-FC DT
3 x 40 m
LS WEB rendelés: 2021-06-09
Pincei aknaajtó
pumpa és zár #8506 rendelésben, többi METÁP
Kért határidő:július 16.
Villanyszerelési anyagok
kábelcsatorna, aknavilágítás, izzók, kábelek
Komplett vezérlés
E-LIFT
Munkaszám: 5244
Kért határidő: 2021-07-19
Fülkeajtó
ALPHASYSTEM – jobbos
Ígért határidő: 2021-07-02 + szállítás
Aknaajtó felújítás
#8506 rendelésben:
Fülkevezetés
4 Schindler V2 csúszóbetéteket
2 kenőkészülék
#8506 rendelésben
Ellensúly vezetés
4 Schindler V0 csúszó
2 kenőkészülék
#8506 rendelésben
UCM-es sebességhatároló
GERVALL 2130.PS24 + UCM310 Vt: 1,3 m/s
megrendelve: 2021-06-03
Feszítősúly + seb.hat kötél
GERVALL D200 süllyeszték aljára szerelhető
80 m d6 kötél #8506 rendelésben
Megrendelve: 2021-06-03
Fogókészülék + működtető + adapter
GERVALL M245 + 47.PRO.SOD
adapter: #8506 rendelésben
Megrendelve: 2021-06-03
Fülke ütköző
Ütköző oszlop METÁP-tól rendelve
2 db. 300400A ütköző #8506 rendelésben
Ellensúly ütköző
Ütköző oszlop METÁP-tól rendelve
2 db. 300400A ütköző #8506 rendelésben
Fülkeburkolat
ADDI
Jobbos fülke balos előfal

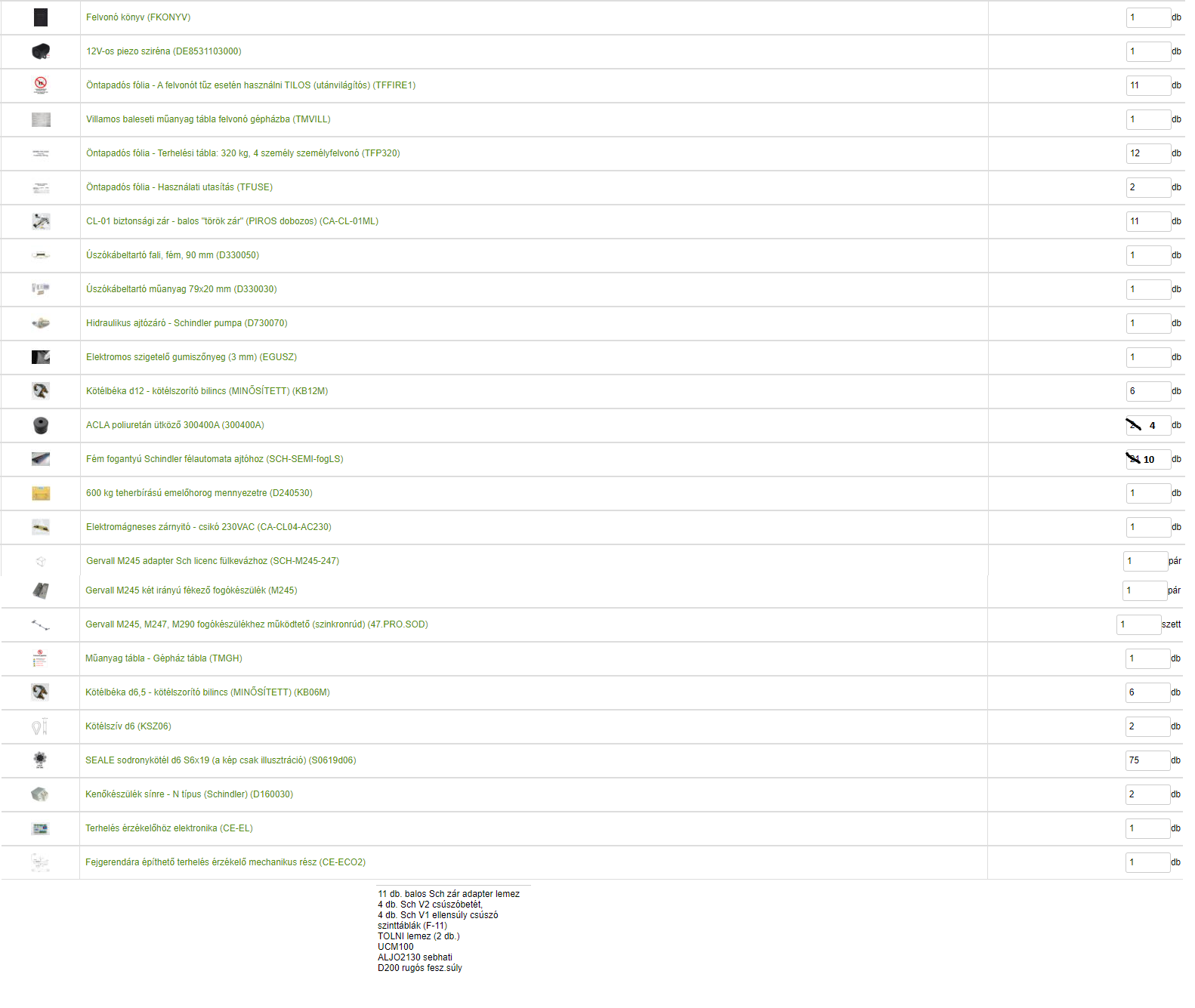

Egyebek webáruházból - #8506
Nem friss lista (12 szintes a lift!)
MUNKAFOLYAMAT (régi lista)
Munkaterület átadás-átvétel
Hajtómű csere
Fülke, ellensúly kötélre kötése
Gépházi villamosítás bontása
Gépházi főáramkör beköítése
Fülkei villamosítás bontása
Fülkei szerelvények bontása (ajtó, egyebek)
Régi tablók bontása
Fülkei villamosítás
Úszókábel beszerelése
Ideiglenes karbi vezérlésről indítás
Aknai villamosság bontása
Új aknai kábelcsatornák, aknavilágítás beépítése
Aknai villamosítás
Gépházi csatornázás
Gépház villamosítás
Régi fogókészülék bontása, új fogókészülék beszerelése
Régi seb.hat. bontása, új beszerelése
Régi fesz. súly bontása, új beszerelése
Seb.hat. kötél beépítése
Új fülkeköszöb beszerelése
Új fülkeajtó beszerelése ajtólapokkal
Aknaajtók felújítása
Zárak cseréje, fogantyúk cseréje fémre, pumpák szükség szerinti cseréje, behúzók szükség szerinti cseréje
Fülketabló beszerelése, bekötése
Aknai tablók beszerelése, bekötése
Reed érzékelők beszerelése, mágnesezés
Maradék villamosítások
Fülkei ütköző beszerelése, kialakítása
Ellensúly ütköző beszerelése, kialakítása
Fülkeburkolat (előfal) beépítése
EPH kiépítése
Szintezés
Próbaüzem
Finomhangolás
Nagytakarítás
(akna, gépház)
ÉV mérés
Bolvári Flóri
